Введение

1. Описание функционального процесса

2. Геологическая и климатическая характеристика, район

строительства

3. Описание генерального плана

4. Объемно-планировочное решение

5. Конструктивное решение

5.1 Фундамент

5.1.1 Гидроизоляция фундамента

5.2 Стены

5.2.1 Наружные стены

5.2.2 Внутренние стены

5.2.3 Перегородки

5.3 Перекрытия, покрытия и полы

5.3.1 Перекрытия и покрытия

5.3.2 Полы

5.4 Крыши

5.5 Лестницы

5.6 Балконы и лоджии

5.7 Мусоропровод

5.8 Заполнение проемов

5.8.1 Окна

5.8.2 Двери

5.9 Санитарно-технические кабины

5.10 Групповая спецификация сборных элементов

6. Теплотехнический расчет

7. Инженерное, санитарно-техническое и инвентарное оборудование

8. Отделочные и специальные работы

9. Технико-экономические показатели

Список использованной литературы

Современное развитое городское строительство ведется на базе сети специализированных строительных объединений, включающих в себя заводы строительных деталей и монтажные подразделения. Эти объединения осуществляют заводское изготовление конструктивных элементов, доставку их на строительные площадки и монтаж зданий.

Большинство гражданских зданий (жилые, торговые, детские, учебные, лечебные, зрелищные) возводится по типовым проектам. Типизация основывается на отборе наиболее эффективных для данного периода объемно-планировочных и конструктивных решений, дающих наилучший экономический результат в строительстве и эксплуатации зданий и обеспечивающих комфорт при использовании этих зданий.

Типизируются здания определенного функционального назначения, рассчитанные на определенное количество проживающих или обслуживаемых лиц.

Типизация зданий, образующих застройку, не исключает создания индивидуальных по своему эстетическому облику городских и сельских архитектурных ансамблей. Опыт отечественного градостроительства показал, что при умелом учете природных особенностей местности, использовании традиционных и современных отделочных материалов и приемов, включении отдельных зданий, возводимых по индивидуальным проектам, городские районы приобретают неповторимую архитектурную выразительность. За последние годы целый ряд таких новых архитектурных ансамблей удостоен Государственных премий.

Застройка городов и сельских населенных мест типовыми зданиями имеет уходящие вглубь веков архитектурные традиции; и раньше рядовые дома в городах и деревнях в основном повторяли друг друга. Отличие современных городских кварталов от исторически сложившихся заключается не в самом приеме повторения эффективных решений, а в том, что в наше время это повторение обусловливается индустриальным производством домов.

Построенные за последнюю четверть века типовые гражданские здания отличаются от своих предшественников тем, что они унифицированы - подготовлены для возведения средствами строительной индустрии. Унификация проводится в ходе проектирования путем применения наиболее экономичных и универсальных элементов зданий, отобранных в соответствии с технологическими возможностями заводов-изготовителей, средств транспорта, подъемных механизмов и тому подобными критериями.

В Ленинграде была предложена блок-секционная система проектирования жилых зданий, получившая повсеместное распространение.

Универсальный каталог унифицированных изделий и блок-секционная система образуют основу прогрессивных приемов проектирования, разработанных в ходе практики современного индустриального градостроительства. Помимо ряда экономических преимуществ, они ведут к созданию более совершенных в эстетическом отношении жилых и общественных зданий и организации их в связанные с местными условиями гармоничные ансамбли.

Анализируя развитие типового строительства, можно предполагать, что в связи с возрастающими требованиями к архитектурному облику городов проектирование снова станет индивидуальным. Но это индивидуальное проектирование будет проводиться на основе универсального каталога унифицированных изделий и вытекающих из него типовых решений фрагментов жилья. Таким образом, восстановится гармония между архитектурой как искусством и современным индустриальным способом производства зданий, в некоторой степени нарушенная в период становления этого производства.

Проектируемое здание является 9-ти этажным жилым 54-квартирным домом, то есть, предназначено для постоянного, круглосуточного пребывания людей в помещениях. А это в свою очередь предъявляет к зданию свои требования.

Здание должно отвечать всем мерам по пожарной безопасности, а это:

·  возможность эвакуации людей независимо от их возраста и физического состояния наружу на прилегающую к зданию территорию (далее - наружу) до наступления угрозы их жизни и здоровью вследствие воздействия опасных факторов пожара;

·  возможность спасения людей;

·  возможность доступа личного состава пожарных подразделений и подачи средств пожаротушения к очагу пожара, а также проведения мероприятий по спасению людей и материальных ценностей;

·  нераспространение пожара на рядом расположенные здания, в том числе при обрушении горящего здания;

·  ограничение прямого и косвенного материального ущерба, включая содержимое здания и само здание, при экономически обоснованном соотношении величины ущерба и расходов на противопожарные мероприятия, пожарную охрану и ее техническое оснащение.

·  Возможность эвакуации людей должны обеспечивать лестницы, как основная, так по возможности и дополнительная, пожарная, расположенная вне объема здания, металлическая, примыкающая к одной из стен. Доступ к такой лестнице

·  должен быть обеспечен равномерный из всех квартир. Эвакуацию жителей пожилого возраста и инвалидов должен выполнять лифт, способный разместить в себе инвалидную коляску плюс еще одного человека (сопровождающего).

строительство проектирование жилой дом

Возможность спасения людей, возможность доступа личного состава пожарных подразделений и нераспространение пожара на рядом стоящие здания обеспечиваются рациональным расположением здания в существующей застройке. Торцы проектируемого здания должны быть расположены от существующих зданий на расстоянии не менее 10-12 м, а вокруг самого здания - дорога шириной 6 м на расстоянии от здания 8 м. Соблюдение этих правил при разработке генплана застройки обеспечит пожарную безопасность рядом стоящих зданий и разрешит свободный доступ к любой стороне для личных составов пожарных подразделений.

Ограничение прямого и косвенного материального ущерба здания при возгорании обеспечит применение строительных материалов, отвечающих классу и степени по огнестойкости и пожарной безопасности. По огнестойкости проектируемое здание относится ко второй степени.

Здание состоит из 9 этажей. На каждом этаже располагаются:

·  Трехкомнатная квартира общей площадью 66,88 м2;

·  Двухкомнатная общей площадью 52,84 м2.

·  Однокомнатная общей площадью 35,23 м2.

Проектируемое здание предназначено для строительства в городе Харьков. По карте строительной климатологии СНиП 23-01-99 этот город относится к климатическому району IIIВ. Необходимые климатические характеристики по СНиП 23-01-99:

·  Температура холодных суток с обоснованностью 0,92 равна минус 28 ˚С;

·  Температура холодной пятидневки с обоснованностью 0,92 равна минус 23 ˚С;

·  Абсолютная минимальная температура воздуха равна минус 36°С;

·  Продолжительность, сут, и средняя температура воздуха,°С, периода со средней суточной температурой воздуха £ 8°С продолжительность равна 179; средняя температура равна минус 1,5;

·  Количество осадков за ноябрь-март равна 192 мм;

·  Максимальная из средних скоростей ветра по румбам за январь равна 6,5 м/с;

·  Глубина промерзания грунтовых вод равна 100 см.

Генеральный план решен в соответствии с заданием на проектирование с учетом проекта планировки и застройки.

В основу решения генерального плана положены требования наиболее рационального использования площадки участка, организации движения транспорта, санитарных и противопожарных норм. [8] [9]

Проезды на участке приняты с асфальтобетонным покрытием по щебеночному основанию, покрытие тротуаров и площадок для подвижных игр предусмотрено асфальтовое по щебеночному основанию.

Для обеспечения санитарно-гигиенических условий предусмотрено оборудование площадок для отдыха малыми архитектурными формами, озеленение свободной от застройки территории высокорастущими деревьями, декоративным кустарником, посевом многолетних трав.

Площадь участка в границах благоустройства равна 10000 м2.

На генеральном плане изображены следующие элементы:

·  Проектируемое 9-этажное здание;

·  1 существующие 5-этажное здание;

·  Детская площадка;

·  Спортивная площадка;

·  Сеть дорог шириной 3,5 и 6 м;

·  Стоянка для транспорта на 30 мест.

Проектируемое кирпичное здание в плане имеет прямоугольную форму. Габаритные размеры 12 х 32,6 м;

Конструктивная система - плоскостная (бескаркасная)

Конструктивная схема - с продольными несущими стенами и опиранием панелей перекрытий по двум сторонам;

Объёмно-планировочная система здания - секционная;

Поперечный шаг стен 6 м., продольный шаг 6,5 и 3,3 м;

Здание пятиэтажное, высота этажа 3 м;

Имеется отапливаемое техническое подполье высотой 1,8 м и холодная чердачная крыша;

Для обеспечения эвакуации в здании предусмотрена общая лестница;

Отделка фасадов из керамический облицовочный кирпич марки К-0 100/25 с расшивкой швов.

Фундамент - часть здания, залегающая ниже отметки земной поверхности, воспринимающая нагрузки от здания и передающая эти нагрузки на грунт.

Массив грунта, расположенный под фундаментом и воспринимающий от него нагрузки от здания или сооружения, называется основанием.

При большом различии инженерно-геологических условий площадок строительства на территории России, а так же при разнообразии конструкций зданий, применяемых в массовом строительстве, используются ленточные, столбчатые, сплошные (плитные) и свайные фундаменты на естественном или искусственно закрепленном основании. Правильность заложения фундамента - важная задача для строителей. Неправильно подобранный, устроенный фундамент приводит к возникновению различных деформаций, которые могут в дальнейшем привести к разрушению здания, сооружения. При выборе конструктивной схемы фундаментов руководствуются, в основном, конструктивной схемой самого строящегося (проектируемого) здания. Для проектируемого здания принимаем ленточный сборный фундамент.

Ленточный фундамент устраивается в виде прерывистой ленты под всеми капитальными (несущими) стенами. Состоит он из двух видов сборных единиц: фундаментной плиты и фундаментного стенового блока.

Плиты образуют нижнюю, уширенную, часть ленточного фундамента, выполняя тем самым роль несущей подушки. Они армируются расположенными у подошвы сетками из стержней периодического профиля с защитным слоем бетона в 30 мм снизу и 50 мм по периметру и формуются из бетона марок 150 и 200. Сетки с шагом рабочей арматуры 100, 150 мм (0,6-9 мм) и монтажной арматуры 150, 250 мм (0,4-5 мм) изготовляются с применением контактной точечной электросварки. Строповочные петли из стержней 0,8-14 мм (в зависимости от массы плиты) заводятся под рабочие стержни сеток и привязываются к ним.

Фундаментные блоки стеновые выполняют ограждающую и несущую роль. Они ограждают помещение техподполья, воспринимают нагрузку от несущих стен. ФБС применяются для основания стен, выполненных из кирпичной кладки.

Основными параметрами ленточных фундаментов является их глубина заложения, толщина фундаментных стен и ширина подошвы основания.

Глубина заложения фундаментов зависит от:

1.  назначения здания

2.  объемно-планировочного и конструктивного решения

3.  величины и характера нагрузок

4.  качества грунтов, оснований и окружающей застройки

5.  рельефа

6.  методов производства работ

7.  глубины промерзания грунта

8.  уровня грунтовых вод.

Проектируемое здание является отапливаемым, имеющим техподполье, поэтому глубину заложения ленточного фундамента принимаем равной 2400 мм от уровня чистого пола.

Данным проектом предусмотрен сборный железобетонный ленточный фундамент, состоящий из фундаментных блоков-подушек и стеновых фундаментных блоков.

Фундаментные подушки следует укладывать на песчаную подготовку толщиной 150 мм, которую необходимо тщательно утрамбовать. Фундаментные бетонные блоки укладывать на раствор марки М100 с обязательной перевязкой вертикальных швов, толщина которых должна быть 20 мм.

Связь между блоками продольных и угловых стен обеспечивается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток из стали диаметром 10 мм.

В зависимости от толщины стены выбирается ширина фундаментных блоков. При толщине наружной стены 640 мм принята ширина блока 600 мм, при толщине внутренних стен 380 мм - ширина блоков и 500 мм.

Ширину подошвы фундамента принимаем из номенклатурного ряда фундаментных плит. Ширина их варьируется в пределах от 800 до 1600 мм с шагом 200 мм. Самыми подходящими для проектируемого жилого дома будут плиты шириной 1200 мм. При заложении плит нужно стремиться к их плотной укладке друг к другу. Используемые длины 2380, 1180 и 780 мм. В случае возникновения между плитами разрывов устраивается засыпка сухим песком.

Надо учитывать, что агрессивное воздействие влажных грунтов отрицательно сказывается на состоянии фундамента, что может повлечь за собой деформации.

Гидроизоляция осуществляется горизонтальная и вертикальная.

В проектируемом здании принимаем следующие меры: по наружным стенам выше уровня спланированной земли выполнить гидроизоляцию их 2 - слоев гидроизола на битумной мастике с заведением во внутренние стены на 1.0 м. Вертикальные поверхности стен техподполья и приямков, соприкасающиеся с грунтом, обмазать горячим битумом марки за 2 раза по затертой поверхности.

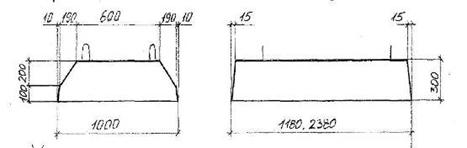

Рисунок 1 Спецификация элементов фундамента.

Кладка наружных стен толщиной 640 мм. Наружные стены - трехслойные:

·  несущий слой из керамического одинарного кирпича марки К-0 100/25 ГОСТ 530-95 на растворе М-50;

·  облицовочный слой: первого - пятого этажа - керамический облицовочный кирпич марки К-0 100/25 ГОСТ 7484-78 на растворе М-50;

·  утеплитель стен - минеральные плиты g=110 кг/м3.

Минераловатные плиты укладывать с воздушной прослойкой толщиной 20 мм., создаваемой с помощью распорной шайбы. Стены с плитным утеплителем применяются как основной вариант облегченной кладки.

Облицовочный слой крепить к основным стенам с помощью стеклопластиковой арматуры. Арматуру устанавливать с шагом 300 мм по высоте и 520 мм по длине в шахматном порядке.

Глубина заделки арматуры в облицовочный слой кладки - не менее 90 мм., при этой толщина защитного слоя раствора из условий пожаробезопасности должна составлять не менее 20 мм.

Расстояние стеклопластиковой арматуры от вертикальных швов кладки - не менее 60 мм.

Армирование облицовочного слоя кладки выполнить сетками СС-3 по всему периметру наружных стен внахлестку. Шаг сеток по высоте 300 мм., длина нахлестки 200 мм. Утеплитель крепить забивными строительными дюбелями с шагом по длине и высоте 400 мм., расположенными в шахматном порядке. Количество дюбилей на 1 м2 стены не менее 6 штук. Дюбели забивать в просверленное через слой утеплителя отверстие диам.10 мм. Глубина отверстия в несущей стене должна быть не менее 60 мм.

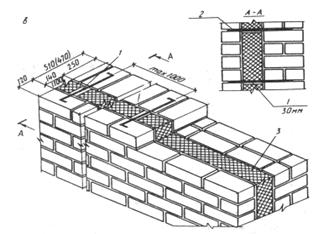

Рисунок 2 Наружная стена

1 - прокладки; 2 - костыли;

3 - утеплитель

Кладку стен чердака и парапета выполнить из полнотелого красного кирпича марки К-0-100/25 ГОСТ 530-95 на растворе М-75. В местах пересечения наружных и внутренних стен в горизонтальные швы бетонных блоков уложить связевые сетки.

Внутренние стены выкладываются сплошными из полнотелого керамического кирпича марки К-0 100/15 ГОСТ 530-95 на цементно-песчаном растворе М-50. Четверти в дверных проёмах во внутренних стенах устраивают размерами 65х120. Кладка по цепной системе перевязки швов, толщина стены 380 мм. Толщина горизонтальных швов 12 мм, вертикальных - 10 мм. Во внутренних стенах устраиваются каналы диаметром 25 мм для скрытой электропроводки. Армирование внутренних стен происходит каждый второй этаж.

Кладка внутренних стен толщиной 380 мм. ведется сплошная, "впустошовку", так как стена будет оштукатуриваться с обеих сторон.

Перегородки выполняются из пустотного кирпича марки К-75/1/15 ГОСТ 530-95 на цементно-песчаном растворе марки 50. Толщина перегородок 120 мм.

Перегородки выкладываются с перевязкой швов. Их устанавливают на растворе непосредственно на бетон. Перегородки не доводятся до потолка на 10-15 мм; зазор между потолком и перегородкой законопачивается паклей, смоченной в растворе, и затем заделывается раствором с обеих сторон на глубину 20-30 мм.

К перегородкам, ограждающим кухни и санузлы, предъявляют требования повышенной влагостойкости и гигиенической отделки поверхности.

Рисунок 3 Перегородка

1 - Известково-песчаный раствор; 2 - арматура

В соответствии с требованиями огнестойкости запроектированы сборные железобетонные перекрытия.

Плиты опираются на несущие стены по двум коротким сторонам. Применены многопустотные плиты перекрытия толщиной 220 мм из бетона марки М 200. Для обеспечения прочности в ребрах устанавливаются каркасы из арматуры Вр-1, для повышения жесткости применяются армирование полки панелей проволокой класса Вр-1.

Панели перекрытия укладывать по свежеуложенному выровненному слою цементного раствора марки 200 толщиной 10 мм. Швы между панелями заделать на всю высоту цементным раствором марки 200. Анкерные связи сварить при плотном закреплении за монтажные петли с последующей заделкой всех металлических элементов цементным раствором марки 100 толщ.30 мм. Отверстия для прокладки инженерных коммуникаций по ширине 150 мм., выполнить по месту, в пределах пустот не нарушая несущих ребер панелей. После прокладки трубопроводов отверстия заделать бетоном кл. В15 на мелком заполнителе или цементным раствором марки 100.
