Курсовая работа: Проектирование 9-этажного жилого 54-квартирного дома

Рисунок 4 Спецификация плиты перекрытия

Рисунок 5 Детали устройства козырька над наружным входом

1 - железобетонный козырек; 2 - Т-образный кровельный костыль; 3 - оцинкованная кровельная сталь; 4 - цементная стяжка; 5-кровельный ковер; 6 - деревянная антисептированная пробка; 7 - гвозди; 9 - два дополнительных слоя рубероида; 17 - кирпичная кладка; 20 - экран входа.

5.3.2 Полы

В данном здании используются полы - линолеум, керамическая плитка.

Полы в жилых комнатах из теплозвукоизоляционного линолеума, который закрепляют по периметру комнаты плинтусами. Такие полы малоистираемы, гигиеничны, химически и водостойки, красивы, бесшумны и легко поддаются ремонту.

В санитарных помещениях полы облицованы керамической плиткой. Такие полы прочны на истираемость, гигиеничны, химически инертны и водостойки, но отличаются большим теплоусвоением и чувствительностью к ударным воздействиям.

При устраивании полов в здании использовали цементно-песчаный раствор марки 100. Пароизоляция и гидроизоляция выполнена из слоя рубероида РП-250.

Пол в техническом подполье состоит из насыпного грунта.

Таблица 1 - Экспликация полов

Крыши являются функционально важным конструктивным элементом здания. Занимая сравнительно небольшую часть его объема, краша обеспечивает защиту здания от внешних неблагоприятных воздействий и, в первую очередь, верхних этажей. В зданиях должны применяться крыши, обладающие высокими эксплуатационными свойствами и хорошими технико-экономическими показателями.

Крыши подвергаются комплексу силовых и несиловых внешних воздействий. Конструкции крыш состоят из несущих и ограждающих элементов. Несущие конструкции воспринимают вес от самого покрытия, снеговую нагрузку, временную нагрузку при эксплуатации, горизонтальную нагрузку от ветра и сейсмических усилий.

С учетом комплекса внешних воздействий и эксплуатационных особенностей зданий к крышам предъявляются следующие требования: водонепроницаемость и атмосферостойкость, прочность и устойчивость, долговечность, огнестойкость, коррозиеустойчивость, индустриальность, теплоустойчивость и экономичность.

В последние годы широкое применение в гражданском строительстве нашли железобетонные крыши, обладающие высокой индустриальностью и надежностью в эксплуатации.

В проектируемом здании крыша:

Ø  по общему решению - чердачная крыша с холодным чердаком;

Ø  по способу водоотвода - с внутренним водоотводом с водосборным лотком с наружным выпуском

Ø  кровельный слой с рулонной кровлей;

Ø  по способу выполнения - из сборных элементов и построечного изготовления.

Ø  по конструктивному решению - ребристые;

Ø  по структуре конструкции - вентилируемые;

Ø  по условиям теплозащиты - не утепленные;

Ø  по материалу конструкции - из тяжелого бетона,

Ø  по виду армирования - с предварительно-напряженным армированием.

Сквозной проход вдоль здания высотой в свету 1,6 м.

Переход на чердачные крыши стимулировал поиск способов использования внутреннего пространства чердака, в результате чего применяются новые конструктивные решения с выпуском в чердак воздуха вытяжной вентиляции дома, с естественным побуждением.

В проектируемом здании использовали такую схему чердачной крыши выпуска вентиляционного воздуха и ограждающих конструкций:

Ø  крыши с холодным вентилируемым чердаком и кровлей из трехслойных рулонных материалов;

Крыша с холодным чердаком и кровлей из рулонных материалов состоит из железобетонных панелей чердачных перекрытий с утеплением плитными, штучными материалами; фризовых наружных стен из железобетонных панелей; кровельных панелей и водосборных лотков; бетонных карнизных парапетных блоков из тяжелого бетона; кровли из рулонных материалов.

Для крыш с холодным чердаком характерным является пропуск каналов вытяжной вентиляции дома через чердачное пространство наружу и утепление чердачного перекрытия.

При проектировании сборных железобетонных крыш необходимо соблюдать основное правило их конструирования: стыки между кровельными панелями, как правило, должны совпадать с вертикальными стыками панелей продольных фризовых стен; все стыки кровельных элементов, углы примыкания их к другим конструкциям должны находиться выше основной поверхности ската воды, а зазоры в стыках и примыканиях должны быть перекрыты. Для этого кровельные элементы в местах стыков и примыканий должны снабжаться бортиками высотой не менее 80 мм. При раскладке кровельных панелей вплотную друг к другу. Перекрывание стыков осуществляйся железобетонными "П"-образными нащельниками.

Кровельные панели при опорах на водосборный лоток имеют нижнее ребро на всю ширину панели; при опоре на наружную стену - верхнее ребро, расположенное выше уровня стока воды.

Толщину поля плиты кровельных панелей следует принимать не менее 40 мм. Для пропуска через кровельные панели вентиляционных шахт, стояков вытяжной вентиляции из канализации и выходов на крышу в панелях предусматриваются отверстия с бортиками высотой от 80 до 100 мм по периметру.

Железобетонные водосборные лотки спроектированы однопролетными корытообразного профиля. Высоту несущих продольных ребер лотка необходимо принимать по расчету, но не менее 350 мм; толщину днища - 80 мм; высоту торцевых ребер лотка - на 80-100 мм меньше высоты несущих продольных ребер; ширину водосборного лотка - 900 мм.

В каждом водосборном лотке следует предусматривать установку одной водосточной воронки.

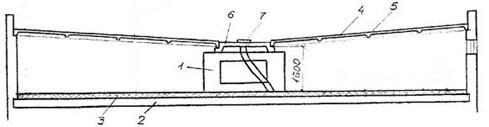

Рисунок 6 Конструкция чердачной крыши с холодным чердаком и кровлей из рулонных материалов: 1 - опорный элемент; 2 - панель чердачного перекрытия; 3 - утеплитель; 4 - ребристая железобетонная кровельная панель; 5 - рулонный ковер; 6 - водосборный лоток; 7 - водосточная воронка

Рисунок 7 Узел сопряжения конструкции рулонной крыши с холодным чердаком: 2 - цементный раствор; 7 - дополнительный слой рубероида на битумной мастике; 8 - основная кровля; 9 - ребристая железобетонная кровельная панель; 10 - бетонный бортовой камень; 15 - опорная рама; 16 - закладная деталь;17 - монтажный соединительный элемент; 18 - лотковая панель;

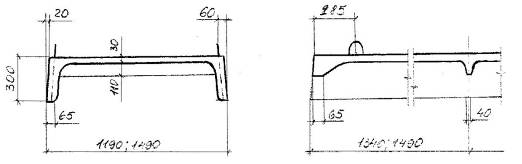

Рисунок 8 Железобетонная П-образная ребристая плита для крыш

Лестницы проектируют с соблюдением строительных норм и правил по обеспечению их надлежащей прочности и устойчивости, а также выполнению специальных мероприятий по защите коммуникационных помещений от задымления, размещению противопожарного водоснабжения, противопожарной автоматики.

Лестницы предназначены для обеспечения вертикальной связи между помещениями, находящимися на разных уровнях, и используются в качестве аварийных путей эвакуации.

Каждая лестница состоит из наклонных маршей и горизонтальных лестничных площадок - этажных и промежуточных.

Лестничные марши представляют собой ряд ступеней, опирающихся на наклонные ребра.

В бескаркасном здании используем сборные лестничные марши и лестничные площадки.

Высоту ограждений лестничных маршей принимаем 0,9 м.

Лестницы проектируются с естественным освещением через проемы наружных стен на каждом этаже согласно требованиям [10]. В проектируемом здании Высота вертикальной проекции марша 1400 мм, длина горизонтальной проекции 2700 мм.

Лестничный марш является ребристым П-образного сечения с фризовыми ступенями. Высота подступенка 150 мм, длина проступи 300 мм. Ширина одного марша - 1200 мм. Освещение и проветривание - через оконные проемы на каждом этаже. На входе в здание - тамбур, глубиной 1200 мм.

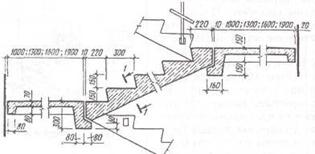

Рисунок 9 Лестничные марши

Рисунок 10 Лестничная площадка

Балконы и лоджии являются открытыми поэтажными площадками жилых и общественных зданий, связывающие внутреннее пространство эксплуатируемых помещений с внешней средой. Наряду с повышением комфортности помещений, к которым они пристраиваются, балконы и лоджии играют большую роль в обогащении пластики фасадов.

Балкон - выносная конструкция (с вылетом 0,9 м) по наружной стене здания и с ограждением по трем сторонам высотой 1,05 м.

Лоджии - площадки по наружной стороне здания со стеновым ограждением по боковым сторонам. Они встроены в объем здания.

В проектируемом здании с кирпичными стенами балконные плиты закрепляются в кладке стены и привариваются при помощи стальных анкеров к закладным деталям железобетонных перемычек и настилов перекрытий. Высота ограждений балкона 1050 мм. Ажурные ограждения в виде стальной решетки состоят из поручня, стоек, поясов и стержней. По эстетическим соображениям ажурная решетка комбинируется с экранами из асбестоцементного материала. Экраны, свисая, закрывают грань балконной плиты или подвешиваются над ее поверхностью. Массивные ограждения выполняются в виде кирпичных стенок, устанавливаемых на плиту балкона.

Стойки решеток конструируются из стальных стержней или труб с высотой сечения 20-40 мм. Они привариваются к закладным элементам плиты. Кладка кирпичного ограждения ведется из лицевого кирпича на цементном растворе с расшивкой швов. Горизонтальные швы армируются через два ряда сварными каркасами. Внутренняя поверхность стенки накрывается стальной сеткой, связанной с выпусками арматурных каркасов, и штукатурится цементным раствором. В стенке предусматриваются отверстия для отвода дождевой воды. Стойки поручня, располагаясь касательно к поверхности кладки. Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие внутренние кирпичные стены. При проектировании балконов и лоджий должен обеспечиваться отвод воды от наружных стен. Для этого полы балконов и лоджий располагают ниже пола примыкающего помещения на 50-70 мм, поверхность несущей конструкции перекрытия покрывают оклеечной гидроизоляцией, поверх которой по стяжке из цементно-песчанного раствора устраивают пол из керамических плиток. Наружный край плиты снабжают металлическим сливом и "слизняком" на ее нижней поверхности. Сопряжение плиты балкона или лоджии с фасадной стеной защищают от протечек заведением на стену края гидроизоляционного ковра с перекрытием его двумя дополнительными слоями гидроизоляции.

Рисунок 10 Балконные плиты перекрытия

Мусоропровод состоит из: ствола с приемными клапанами, размещенными на междуэтажных площадках; возвышающегося над ними и выходящего на крышу вентиляционного ствола с дефлектором и камеры мусороудаления. В этой камере нижнее звено ствола мусоропровода на высоте от 1,2 до 2 м от пола перекрывается затвором. Пол камеры мусороудаления расположен близко к уровню спланированной вокруг здания земли - так, чтобы удобно было из нее вывозить контейнер. (см. рис.11)

Ствол выполняется из асбестоцементных безнапорных труб с условным проходом 400 мм (наружный диаметр 414 мм). Трубы мусоропровода устанавливаются строго по вертикальной оси. Стыки труб (не более одного на этаж) размещаются вне зоны перекрытия и приемного клапана. Стык перекрывается соединительной асбестоцементной муфтой. Зазор между стыкуемыми трубами и муфтой равномерно конопатится прядевой паклей и зачеканивается сверху и снизу цементно-песчаным раствором состава 1: 2 с предвари тельным смачиванием водой поверхностей асбестоцемента. Внутри стыка не допускаются уступы и заусенцы. Ствол мусоропровода опирается площадки хомутами из уголков. Хомут укладывается беззазорно на свежеподлитый слой цементного раствора и туго затягивается на трубе ствола.

Рисунок 11 Мусоропровод

Окна - светопрозрачный элемент ограждения здания. Они используются для естественного освещения и проветривания и состоят из коробок с навешенными в них на петли полотнами.
